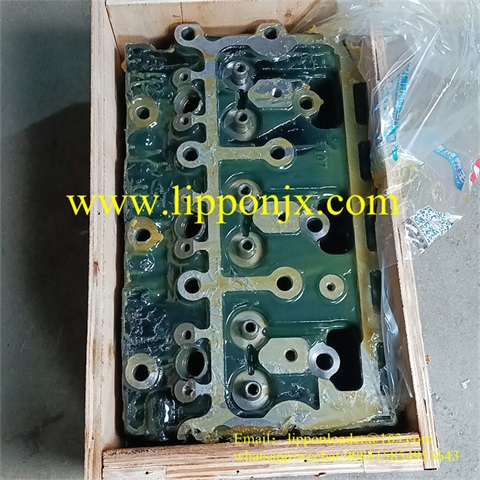

J3200-1003180 J3200-1003015 Front cylinder head sub assembly Yuchai YC6108 YC6B125

序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remarks
1 J4116-1002031 正时齿轮室 Timing gear housing 1
2 J41F3-1002441A 支架 Bracket 1
3 530-1009002 垫圈 Washer 1
4 Q40310 垫圈 10 Washer 10 2
5 186-1002056A 调节螺栓 Adjusting bolt 2
6 330-1002034A 正时齿轮室盖垫片 Timing gear housing cover washer 1
7 330-1002203 齿轮室盖 Gear housing cover 1
8 Q150B0820 螺栓 M8X20 Bolt M8X20 4
9 Q1841025TF2 螺栓 M10X25 Bolt M10X25 4
10 Q1840845 螺栓 M8X45 Bolt M8X45 4
11 330-1002037C 空压机支承板 Air compressor fulcrum table 1
12 Q/YC1821230 螺栓 M12X30 Bolt M12X30 3
13 Q40312 垫圈 12 Washer 12 3
14 Q40112 垫圈 12 Washer 12 3
15 YC208-B08000F O 形圈 2.65X80 O-ring 2.65X80 1
16 YC208-B01600F O 形圈 2.65X16 O-ring 2.65X16 2
17 Q1200860 螺柱 M8×60 Stud M8×60 1
18 Q40108 垫圈 8 Washer 8 11
19 Q40308 垫圈 8 Washer 8 21
20 Q340B08 螺母 M8 Nut M8 4
21 Q150B0855 螺栓 M8×55 Bolt M8×55 1
22 Q1200885 螺柱 M8X85 Stud M8X85 2
23 J3200-1002036B 喷油泵齿轮盖垫片 Fuel injection pump gear cover
gasket 1
24 J3808-1002205A 喷油泵齿轮盖 Injection pump gear cover 1
25 Q150B0822TF2 螺栓 M8×22 Bolt M8×22 6
26 Q150B0870 螺栓 M8X70 Bolt M8X70 2
27 Q1840816 螺栓 M8X16 Bolt M8X16 2
28 Q40110 垫圈 10 Washer 10 1
29 J3808-1002441 支架 Bracket 1
30 J4208-1002400A 张紧轮组件 Tensioner subassembly 1
31 Q150B0830TF2 螺栓 M8X30 Bolt M8X30 4
32 6105Q-1002039 上止点指针 Top dead centre point 1
33 Q150B0510 螺栓 M5X10 Bolt M5X10 2
34 Q40305 垫圈 5 Washer 5 2
35 Q150B0850 螺栓 M8X50 Bolt M8X50 2
36 Q150B1460 螺栓 M14×60 Bolt M14×60 2
37 Q40314 垫圈 14 Washer 14 2
38 Q40114 垫圈 14 Washer 14 2
39 Q1200880 螺柱 M8X80 Stud M8X80 1
40 Q150B0822 螺栓 M8X22 Bolt M8X22 2
41 6105Q-3509013 垫圈 Washer 1
42 YC209-070090FR 油封 70X90 Oil seal 70X90 1 易损件 EWP
YC209-C070090PR 油封 70X90 Oil seal 70X90 1 选装 Optional
43 186-1002120 张紧皮带轮组件 Tensioner belt pulley
subassembly 1
44 Q1841050TF2 螺栓 M10X50 Bolt M10X50 2
45 YC24-B1230 圆柱销 12×30 Stud pin 12X30 2
3、J41D7-1003000/01 气缸盖及气缸盖罩总成 Cylinder Head& Cylinder Head Cover Assembly3        1 B3200-1003181B 前气缸盖 Front cylinder head 1
J3200-1003180A 前气缸盖组件 Front cylinder head subassembly 1
2 430-1003173 进气门座圈 Intake valve seat ring 6 易损件 EWP
3 6105QA-1003088 气缸盖定位销套 Cylinder locating pin cover 4
4 J3200-1003174 排气门座圈 Exhaust valve seat ring 6 易损件 EWP
5 B3000-1003001A 气缸盖垫片 Cylinder head gasket 1 易损件（EWP）
6 630-1003081 水套堵塞 Water jacket plug 12
7 330-1003018B 缸盖短螺栓（Ⅱ） Cylinder head short bolt（Ⅱ） 6
8 330-1003014B 气缸盖短螺栓 Cylinder head short bolt 6 易损件 EWP
9 330-1003012B 气缸盖螺栓 Cylinder head bolt 8 易损件 EWP
10 6105QA-1003001 螺套 Screw sleeve 6 易损件 EWP
11 6105QA-1003019A 喷油器铜套 Injector copper sleeve 6 易损件 EWP
12 YC208-C02360S O 形圈 3.55X23.6 O-ring3.55X23.6 6 易损件 EWP
13 430-1007018 气门导管 Valve guide pipe 12 易损件 EWP
14 6105QA-1003086 铝堵（一） Aluminum plug (Ⅰ) 6
15 6105QA-1003087 铝堵（二） Aluminum plug (Ⅱ) 6
16 330-1003013B 气缸盖长螺栓 Cylinder head long bolt 2 易损件 EWP
17 B3200-1003191B 后气缸盖 Rear cylinder head 1
J3200-1003190A 后气缸盖组件 Rear cylinder head subassembly 1
18 J3200-1003022A 缸盖罩垫片 Cylinder cover gasket 2 易损件（EWP）
19 B3220-1003051A 气缸盖罩 Cylinder cover 1
20 630-1003021A 气缸盖罩（I） Cylinder cover（I） 1
21 430-1003070C 压紧螺母组件 Tightening nut subassembly 6
22 B3000-1003032 加机油口垫片 Oil filler gasket 1 易损件 EWP
23 B3000-1003042 加机油口座 Oil filler seat 1
24 Q40106 垫圈 6 Washer 6 3
25 Q40306 垫圈 6 Washer 6 3
26 Q150B0616 螺栓 M6X16 Bolt M6×16 3
27 150-1003040F 加机油口盖组件 Oil filler cover 1 易损件 EWP
28 330-1003019B 气缸盖长螺栓（I） Cylinder head bolt (long) 4
29 6105QA-1003017D 垫圈 Washer 6
30 6105QA-1003017F 垫圈（二） Washer(Ⅱ) 6
31 6105Q-1003085 吊耳 Lifter 2
